產品介紹：
◆ 潔凈棚也稱為無塵工作室，它是快速方便的一座簡易潔凈室，其具備多種潔凈等級及空間搭配，可以依據使用需求設計，因此其簡便運用且施工期短以及遷移性佳為其主要特點，同時在運用上也可針對在一般等級的潔凈室中局部地區需求高潔凈度的地方做局部增設以降低成本。
◆ 主架材料由不銹鋼方管工業鋁合金方管組裝連接，采用風機過濾機組FFU送風，四周用防靜電垂簾，頂部鋪蓋密縫盲板，形成一個密縫區，內部凈化級別可達10---100000級；特別適用于車間內局部凈化級別要求高的區域，如流水線作業區域。高精度產品組裝區。
◆ 風機從FFU頂部將空氣吸入，經初效過濾器，高效過濾器過濾，過濾后的潔凈空氣在整個出風面以0.45m/s±20%的風速勻速送出到潔凈棚內，形成均流層，使?jié)崈艨諝鈿饬鞒蚀怪眴蜗蛄?，從而保證了工作區內所要求的潔凈度。
FFU用量參照表：
|
面積 ㎡
|
10
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
200
|
300
|
400
|
500
|
1000
|
2000
|
3000
|
4000
|
|
潔凈等級
FS209E
|
用量 Quantity（pcs）
|
|||||||||||||||||
|
CL 100（臺）
|
12
|
24
|
36
|
48
|
60
|
72
|
84
|
96
|
108
|
120
|
240
|
360
|
480
|
600
|
1200
|
2400
|
3600
|
4800
|
|
CL1000（臺）
|
4
|
8
|
12
|
16
|
20
|
24
|
28
|
32
|
36
|
40
|
80
|
120
|
160
|
200
|
400
|
800
|
1200
|
1600
|
|
CL10000（臺）
|
2
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
40
|
60
|
80
|
100
|
200
|
400
|
600
|
800
|
1. 百級潔凈度： 滿布 FFU;
2. 千級潔凈等級換算公式： X立方米*（60~100）/h
FFU風量
3.萬級潔凈級換算公式： X立方米*（30~60）/h
FFU風量
本數據未大約用量，僅供參考。具體按現場實際情況來定。
產品特點:
◆ 模塊化、組裝式結構設計，安裝方便，提高潔凈等級容易，擴展性強，且重復利用價值高，適用于提高局部潔凈區域的潔凈度；
◆ 可安裝萬向輪，移動比較方便的簡易凈化裝置；
◆ 相對無塵操作臺，內部使用空間大；相對傳統無塵室成本造價低、施工快、且對樓層高度要求低；
◆ 可單獨使用，也可組合使用。
產品構成：
◆ 框架：50*50工業鋁材（不銹鋼方通、噴塑鋼方通）作為框架穩固、美觀、不生銹、不產塵；
◆ 防靜電垂簾：四周圍用防靜電垂簾（或鋼化玻璃），防靜電效果好、透明度高、網格清晰、柔韌度好、不變形、不易老化；
◆ 潔凈室頂蓋板采用標準軋鋼板靜電噴塑，
◆ 內部采用凈化室專用凈化燈，不產塵。
◆ 風機濾網機組FFU：采用離心風機，1、具有長壽命、低噪聲、免維護、震動小、性能穩定等特性，風機質量可靠，工作壽命長達十萬小時或以上，0.45/m/s=52分貝，0.30/m/s=44分貝。
結構示意圖 ：

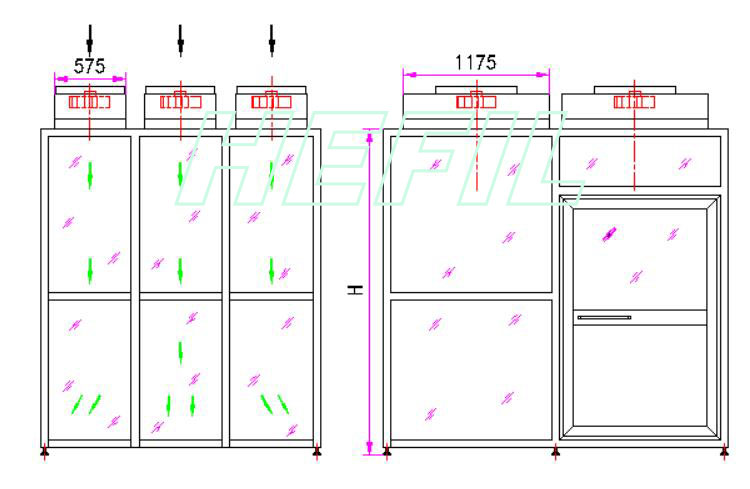

潔凈棚-全封閉型 適用于高要求場合（百級潔凈）。

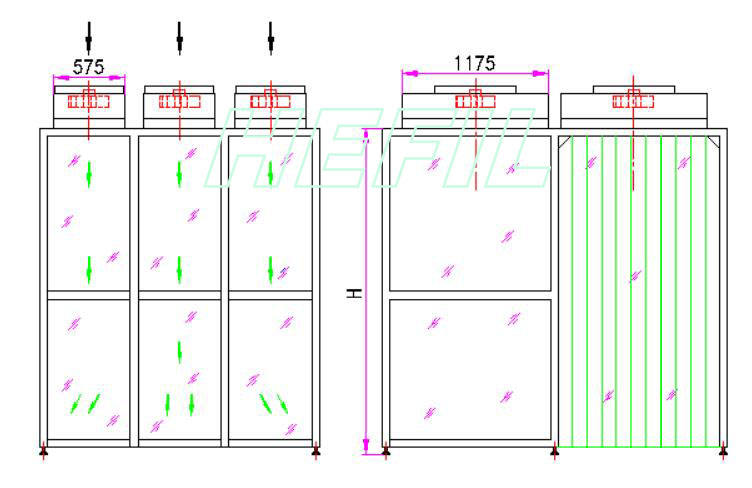

潔凈棚-半封閉型 多用于電子組裝、檢驗等場合（千級潔凈）。

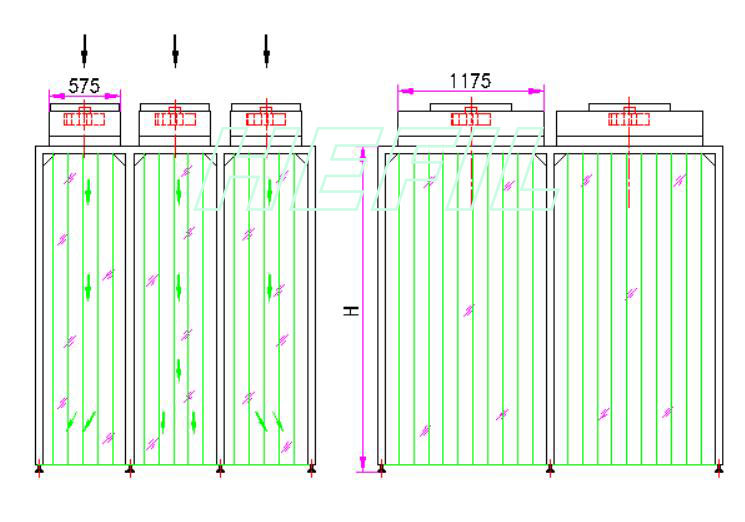

潔凈棚-敞開型 多用于對潔凈度要求不太算高的場合或進出較為頻繁（萬級潔凈或以下）。
===應用===
◆特別適用于車間內局部凈化級別要求高的區域，如流水線作業區域。高精度產品組裝區。
